Ligne de production de tuyaux doubles en PVC de 16 à 50 mm

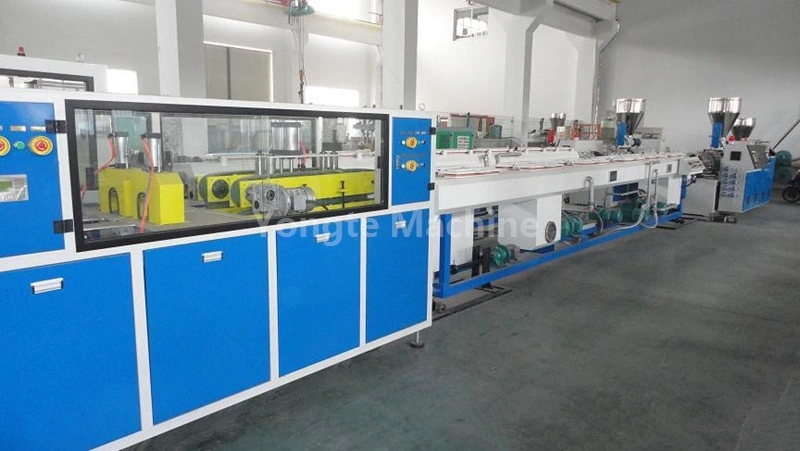

La ligne de production de tuyaux doubles en PVC de 16 à 50 mm de l'usine de Yongte est un système de fabrication de pointe et haute performance spécialement conçu pour l'extrusion simultanée et continue de deux tuyaux en PVC en une seule opération, améliorant considérablement l'efficacité globale de la production et la cohérence des résultats. Cette ligne de production avancée intègre une extrudeuse conique à double vis spécialement conçue, équipée d'une géométrie de vis optimisée et de capacités de mélange améliorées pour garantir une plastification complète et uniforme de divers types de résine PVC, telles que SG-5, UPVC et CPVC, ainsi que d'autres additifs nécessaires. En conséquence, il atteint une vitesse de production impressionnante de 12 à 15 mètres par minute pour des tuyaux en PVC à double cavité d'un diamètre de 16 à 50 mm. Les principaux avantages de ce système comprennent un degré élevé d'automatisation, une efficacité opérationnelle exceptionnelle, une qualité de produit supérieure, une structure mécanique ergonomique, des performances d'économie d'énergie notables et une interface de contrôle intuitive et conviviale.

Spécifications techniques

Détails et fonctionnalités du produit

• Système d'extrusion à haute efficacité	▪ Equipée d'une extrudeuse conique double vis dotée d'une conception de vis optimisée, notre machine de fabrication de tuyaux en PVC assure une plastification uniforme de la résine PVC (SG-5, UPVC, CPVC) et des additifs. La vis et le canon sont fabriqués en alliage bimétallique de haute qualité et recouverts de SKD, offrant une résistance exceptionnelle à l'usure et à la corrosion.
• Moule pour tuyaux en PVC à double cavité	▪ Un outil d'extrusion spécialisé conçu pour produire simultanément deux tuyaux en PVC sur une seule ligne de production. Il comporte deux canaux identiques (cavités) qui permettent au PVC fondu de s'écouler et de former deux tuyaux en même temps.
• Réservoir d'étalonnage et de refroidissement de précision	▪ Intègre un réservoir de dimensionnement sous vide multizone et un système de refroidissement par pulvérisation pour garantir la précision dimensionnelle des tuyaux. Le réservoir est entièrement en acier inoxydable 304.
• Machine de traction de tuyaux en PVC à double cavité	▪ Equipée de deux cavités de traction indépendantes (doubles chenilles), la machine tire simultanément deux tuyaux PVC avec synchronisation de vitesse. Chaque rail est doté d'un mécanisme de serrage réglable (options pneumatiques/hydrauliques) pour appliquer une pression uniforme, empêchant ainsi le glissement, la déformation ou l'écart de longueur entre les deux tuyaux.
• Machine de découpe automatique de tuyaux en PVC à double cavité	▪ Equipée de deux unités de coupe indépendantes et synchronisées (une par cavité de tube), la machine exécute des coupes simultanées avec une précision de synchronisation ultra élevée. Chaque unité est dotée d'une lame de scie circulaire de précision optimisée pour le PVC afin d'offrir des coupes plates et sans bavures. La conception synchronisée garantit des longueurs de tuyaux identiques (tolérance ± 2 mm) pour les deux cavités, éliminant ainsi les déchets dus à des tuyaux doubles mal assortis et garantissant la conformité aux normes dimensionnelles ISO/ASTM/GB.
• Système de contrôle électrique	▪ Nos composants électriques utilisent des marques de haute qualité de renommée internationale, notamment des convertisseurs de fréquence ABB, des contacteurs Siemens ou Schneider, des contrôleurs de température Omron, un système de contrôle PLC Siemens et des servomoteurs Innovance.

Applications de tuyaux en PVC

Notre machine de fabrication de tuyaux en PVC est hautement adaptable et peut produire différents types de tuyaux en PVC, notamment :

- Tuyaux d'alimentation en eau UPVC (conforme à l'eau potable)

- Tuyaux de drainage/eaux usées en PVC

- Tuyaux de conduits électriques

- Tuyaux d'irrigation agricole

Cas réussis

Yongte se concentre sur des machines à tubes en plastique innovantes et de haute qualité. Les améliorations continues ont rendu sa ligne de production de doubles tuyaux en PVC de 16 à 50 mm très appréciée dans le pays et à l'étranger.
