L'armoire de commande électrique de l'extrudeuse Yongte a optimisé la qualité et la conception

Armoire de commande électrique de l'extrudeuse Yongte : avantages et caractéristiques clés

Structure et mise en page globales

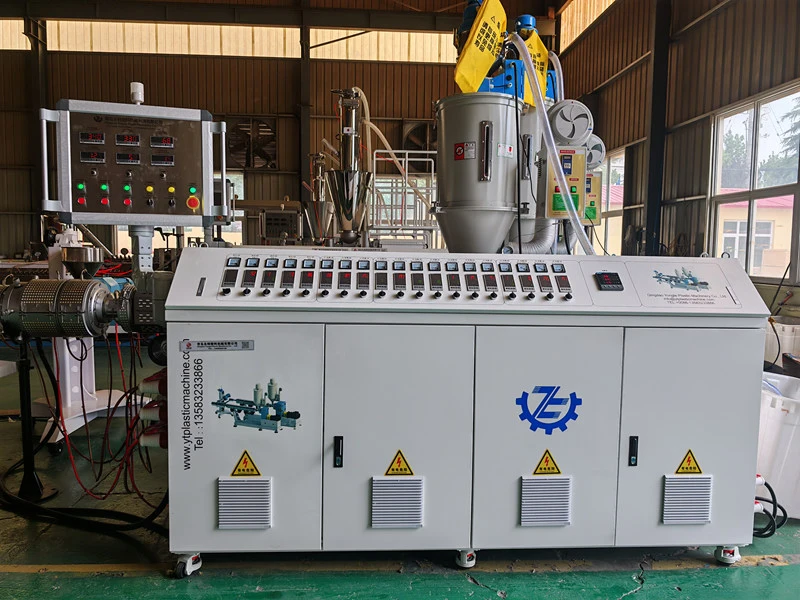

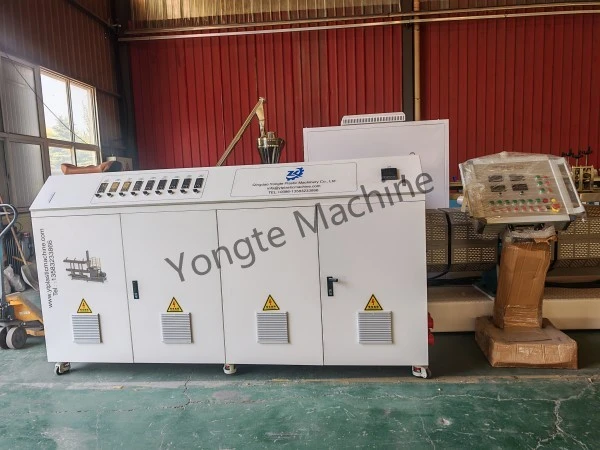

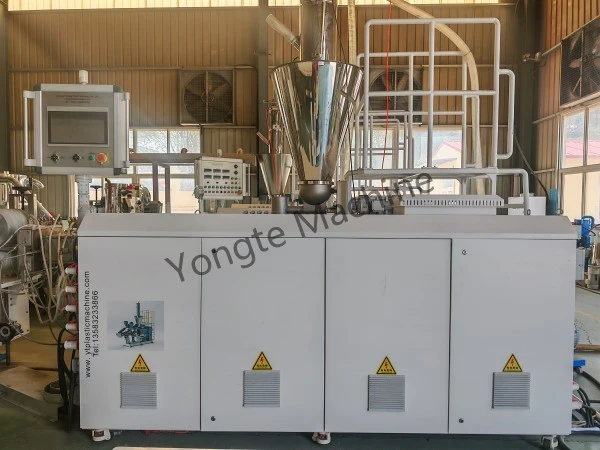

L'armoire de commande électrique Yongte pour extrudeuses de plastique est un système de contrôle de qualité industrielle conçu spécifiquement pour les lignes d'extrusion de plastique Yongte. Il assure la distribution d'énergie, le contrôle logique, la transmission du signal et la protection de sécurité pour l'ensemble du système d'extrusion.

Points forts de la conception de la mise en page

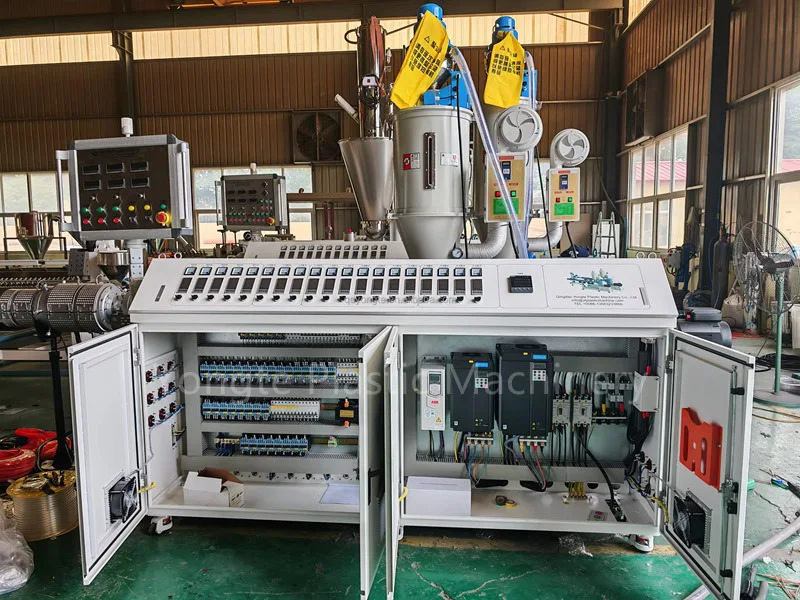

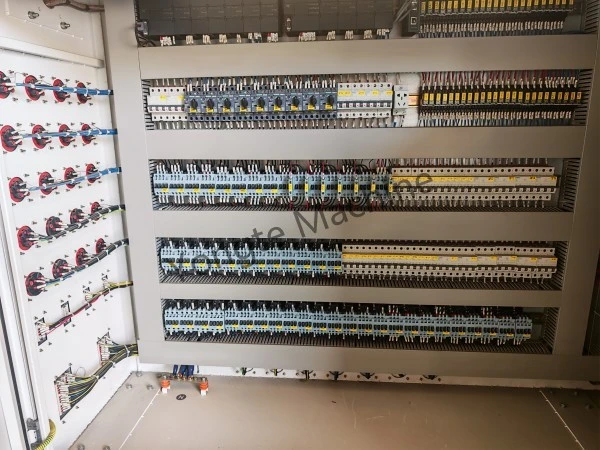

- Disposition modulaire en couches : l'armoire présente une conception de zonage horizontal multicouche, disposée de haut en bas comme suit :

- Couche supérieure : PLC et modules de contrôle ; borniers (zone de câblage du signal)

- Couche intermédiaire : Disjoncteurs principaux, interrupteurs de dérivation, groupes contacteurs/relais

- Couche inférieure : Relais intermédiaires haute densité ; borniers (zone de signal E/S)

- Côté gauche : Bornes d'entrée/sortie de câble ; bornes de mise à la terre et de liaison équipotentielle

- Zonage clair et séparation physique des circuits d'alimentation et de contrôle : les composants de puissance à courant élevé (par exemple, les disjoncteurs principaux, les contacteurs) sont physiquement isolés des éléments de contrôle à basse tension (par exemple, les relais, les borniers de signal) pour éliminer les interférences électromagnétiques et simplifier la maintenance.

- Câblage standardisé et savoir-faire haut de gamme : tous les câbles sont codés par couleur (conformément aux normes industrielles : rouge (L1), bleu (L2), jaune (L3), noir (neutre) et vert/jaune (terre) - pour les circuits d'alimentation et de contrôle. Les borniers sont numérotés uniformément et le câblage est ordonné et sécurisé, répondant aux exigences strictes pour les installations électriques industrielles.

1. Principaux avantages et fonctionnalités techniques

Haute fiabilité et sécurité

- Système de protection complet :

Les interrupteurs pneumatiques et les disjoncteurs à plusieurs étages offrent une protection coordonnée contre les surcharges, les courts-circuits et le courant résiduel (fuite) pour l'alimentation électrique principale et les charges de dérivation individuelles, évitant ainsi les pannes en cascade et garantissant la continuité opérationnelle à l'échelle du système.

Des étiquettes d'avertissement de haute tension sont apposées sur l'extérieur de l'armoire et la porte de l'armoire intègre un verrouillage de sécurité qui coupe automatiquement l'alimentation lors de l'ouverture, entièrement conforme à la norme GB/T 5226.1 et à d'autres normes internationales de sécurité industrielle.

Une barre omnibus en cuivre de mise à la terre indépendante est installée à la base de l'armoire, garantissant une mise à la terre fiable et à faible impédance de tous les boîtiers d'équipements internes afin d'atténuer les risques de décharge statique et de fuite.

- Sélection de composants haute spécification :

Les composants de base, y compris les disjoncteurs, les contacteurs et les relais, proviennent de grands fabricants de qualité industrielle (par exemple, Siemens, Schneider Electric, Chint), sélectionnés pour leur durabilité exceptionnelle dans des cycles de démarrage/arrêt fréquents et des interférences électromagnétiques, permettant un fonctionnement ininterrompu de l'extrudeuse 24h/24 et 7j/7.

Les borniers utilisent des conceptions à ressort ou à vis à courant élevé pour garantir des connexions robustes et résistantes aux vibrations, minimisant ainsi les risques de desserrage, d'arc ou de dégradation thermique lors d'un fonctionnement à cycle long et à charge élevée.

Modularité et évolutivité

- Conception modulaire standardisée :

Les circuits d'alimentation et de contrôle suivent une architecture modulaire standardisée, permettant une adaptation rapide à diverses configurations d'extrudeuses Yongte, y compris (monovis, double vis et modèles couvrant différentes puissances de moteur) et facilitant l'intégration transparente des futures mises à niveau de la ligne de production (par exemple, systèmes d'alimentation auxiliaires, postes de travail automatisés ou surveillance de la qualité en ligne).

- Grand espace réservé :

L'armoire comprend de généreux emplacements de borniers et un espace de montage réservés, permettant une extension flexible des signaux d'E/S et des circuits d'alimentation pour répondre aux exigences spécifiques du client, telles que des alimentations de mesure gravimétrique, des capteurs en ligne en temps réel ou des changeurs d'écran automatiques.

Anti-interférence et stabilité opérationnelle

- Conception conforme CEM :

Une séparation physique stricte entre le câblage d'alimentation et de contrôle, l'utilisation de câbles blindés pour les signaux sensibles et une topologie de mise à la terre optimisée suppriment efficacement les interférences électromagnétiques générées par les appareils à haute puissance (par exemple, les onduleurs, les moteurs), garantissant un fonctionnement stable et sans bruit des automates, des capteurs et des écrans IHM.

- Gestion Thermique & Adaptabilité Environnementale :

Les persiennes de ventilation intégrées aux portes d'armoires et aux panneaux latéraux favorisent le refroidissement par convection naturelle, maintenant des températures de fonctionnement optimales pour les composants internes et empêchant le vieillissement thermique.

Une conception d'armoire étanche à la poussière, dotée de portes scellées et d'entrées de câbles scellées, garantit des performances fiables dans des environnements d'usine exigeants caractérisés par la poussière, le brouillard d'huile et les vibrations mécaniques, prolongeant ainsi la durée de vie des composants.

Facilité d'utilisation et d'entretien

- Interaction humaine-machine intuitive :

Un panneau de commande à écran tactile intégré à l'extérieur de l'armoire permet une surveillance en temps réel et un réglage d'une seule touche des paramètres d'extrusion critiques, notamment la température du fût, la vitesse de la vis, la pression de fusion et le débit de sortie, avec une interface claire et conviviale optimisée pour l'efficacité de l'opérateur.

- Conception de maintenance rapide :

Tous les composants et borniers sont uniformément étiquetés et font référence aux schémas électriques officiels, ce qui permet un diagnostic et une résolution rapides des pannes.

La disposition physique en couches permet aux techniciens d'isoler et d'accéder aux circuits défectueux sans démontage approfondi, réduisant ainsi considérablement les temps d'arrêt imprévus.

La zone d'entrée de câble dédiée du côté gauche utilise des bornes indépendantes sans contrainte pour un ancrage sécurisé des câbles, rationalisant ainsi les futures reconfigurations ou modifications sur le terrain.

Personnalisation spécifique à l'extrudeuse

- Correspondance précise de la puissance :

Les circuits d'alimentation sont conçus pour répondre exactement aux exigences de puissance du moteur, de charge de chauffage et d'entraînement auxiliaire des extrudeuses Yongte, garantissant une alimentation stable et non fluctuante aux appareils de chauffage, aux moteurs principaux et auxiliaires, aux pompes à eau et autres charges critiques, éliminant les risques de surcharge, de sous-tension ou de déséquilibre de phase.

- Logique de contrôle optimisée :

Les algorithmes de contrôle préchargés spécifiques à l'extrudeuse prennent en charge le profilage segmenté de la température du corps, la régulation de la vitesse des vis en boucle fermée, le contrôle d'alimentation synchronisé et l'autodiagnostic intelligent des défauts, adaptés aux exigences de processus uniques de diverses applications thermoplastiques, notamment l'extrusion de WPC, PVC, PE et PET recyclé.

- Conception de redondance :

Les circuits critiques, y compris ceux du moteur d'entraînement principal et des zones de chauffage individuelles, intègrent une marge de capacité intégrée pour absorber les fluctuations transitoires de charge et maintenir une production continue et ininterrompue, même dans des conditions de fonctionnement variables.

2. Avantages de synergie avec le système d'extrudeuse complet

- Intégration du système intégré :

L'armoire est entièrement pré-câblée et testée en usine en conjonction avec l'unité principale de l'extrudeuse. Tout le câblage interne et la mise en service fonctionnelle sont effectués avant la livraison, ce qui nécessite uniquement une connexion sur site de l'alimentation principale pour une préparation immédiate à la production, minimisant ainsi le temps et la complexité de l'installation sur le terrain.

- Mobilité & Protection de l'Environnement :

Les roulettes robustes montées à la base de l'armoire permettent un déplacement en douceur et sans outil dans l'atelier. Le boîtier de l'armoire utilise une tôle à revêtement en poudre résistante à la corrosion et à l'huile, conçue pour une durabilité à long terme dans les environnements de fabrication industrielle.

- Image de marque et conformité réglementaire :

L'armoire affiche bien en évidence le logo de la marque Yongte et les coordonnées officielles. Il est entièrement conforme aux principales normes de certification d'exportation, notamment CE et UL, afin de répondre aux exigences mondiales de réglementation et de conformité pour les clients étrangers.

Résumé

L'armoire de commande électrique de l'extrudeuse Yongte est un système de commande électrique de qualité industrielle, hautement fiable et optimisé pour les applications. Ses principaux avantages incluent :

✅ Sûr et fiable : architecture de protection à plusieurs niveaux, composants industriels haut de gamme et disponibilité opérationnelle 24h/24 et 7j/7.

✅ Disposition rationnelle : organisation physique modulaire à plusieurs niveaux ; séparation stricte des circuits d'alimentation et de contrôle ; atténuation efficace des interférences électromagnétiques ; accès à la maintenance simplifié

✅ Haute évolutivité : espace réservé généreux pour l'extension des E/S et les mises à niveau de puissance, prenant en charge l'évolution des besoins des lignes de production et les intégrations personnalisées.

✅ Artisanat haut de gamme : câblage standardisé à code couleur ; étiquetage uniforme; assemblage de précision conforme aux normes internationales d’installation électrique

✅ Haute adaptabilité des processus : logique de contrôle et redondance spécifiques à l'extrusion, garantissant des performances constantes et stables dans diverses applications de traitement du plastique.

Cette armoire de commande avancée constitue la garantie fondamentale d'un fonctionnement stable, efficace et fiable des extrudeuses Yongte, particulièrement adaptée aux environnements de production à haute fiabilité, notamment les lignes de composites bois-plastique (WPC), l'extrusion de tuyaux en plastique, les lignes de feuilles et de profilés en plastique et les systèmes de recyclage des déchets plastiques.
