L'influence de la forme de la vague ondulée sur les performances du produit des tuyaux ondulés à simple paroi

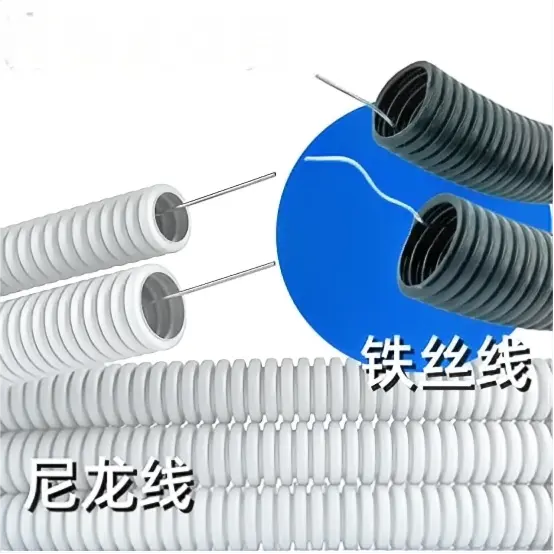

Les tuyaux ondulés à paroi simple offrent une grande polyvalence d’application en raison de leur conception structurelle unique et de leurs propriétés matérielles. Ils constituent des solutions idéales pour les systèmes de drainage des bâtiments résidentiels et commerciaux, canalisant efficacement les eaux de pluie et les eaux usées avec une capacité de débit optimale. Dans les scénarios de gestion des câbles, ces tuyaux fonctionnent comme des conduits de protection robustes pour les câbles électriques et de communication, alliant durabilité et capacités d'installation flexibles. La construction légère minimise les efforts de manipulation lors de l'installation, tandis que la résistance inhérente à la corrosion garantit la stabilité des performances à long terme dans diverses conditions environnementales. De plus, leur application s'étend aux systèmes d'irrigation agricole, où ils facilitent une distribution précise de l'eau aux cultures, améliorant ainsi l'efficacité de l'irrigation et l'utilisation des ressources.

Quand on utilisemachine à tubes ondulés à paroi simplepour fabriquer des tuyaux ondulés, il existe différents types de formes de crête de vague qui peuvent être réalisées en fonction des exigences d'utilisation. La forme de la crête de vague constitue le paramètre structurel principal régissant la rigidité annulaire, la flexibilité, la résistance aux chocs, la répartition des contraintes, les performances de la dynamique des fluides et l'efficacité de l'installation des tuyaux ondulés à simple paroi.

1. Forme du pic de vague grand public et influence sur les performances de base

1. Onde trapézoïdale (la plus couramment utilisée en ingénierie, représentant environ 76 %)

· Les caractéristiques de la structure sont les suivantes : la crête est plate, la paroi latérale est inclinée et le creux est en grande partie arrondi.

· Impact sur les performances

o Rigidité circonférentielle élevée : la grande zone de support du plan du pic d'onde offre une forte résistance aux forces de compression radiales, permettant la réalisation de niveaux de rigidité élevée (SN4 – SN16).

o Concentration de contraintes : la concentration de contraintes se produit facilement au coin pointu du pic de la vague, la contrainte maximale mesurée peut atteindre 2,3 fois la contrainte moyenne et la fissuration par fatigue est facile sous une charge à long terme.

o La résistance aux chocs est généralement faible : le coin pointu a une mauvaise absorption de l'énergie d'impact et la résistance aux chocs d'une poutre simplement soutenue est généralement faible.

o Économie : efficacité structurelle élevée, moins de consommation de matière pour la même rigidité.

· Scénarios d'application : projets conventionnels avec des exigences de rigidité élevées, tels que le drainage municipal, l'évacuation des eaux usées et le câblage de communication.

2. Arc circulaire/onde sinusoïdale

· Les caractéristiques de la structure sont une transition douce du pic et de la vallée de la vague sans angle vif.

· Impact sur les performances

o La répartition des contraintes est uniforme : pas de points de concentration des contraintes, excellente résistance à la fatigue et aux fissures, longue durée de vie.

o Bonne flexibilité : forte capacité de déformation axiale et circonférentielle, bonne capacité d'adaptation aux tassements inégaux des fondations.

o Faible efficacité de rigidité : pour la même utilisation de matériau, la rigidité de l'anneau est inférieure à celle de la vague trapézoïdale, ce qui nécessite une épaisseur de paroi supplémentaire ou une compensation de la hauteur de la vague, ce qui augmente les coûts.

o La zone de contact du pic d'onde est petite et la compression locale est facile à concave.

· Scénarios d'application : fondations en sol meuble, construction sans tranchée, courbures fréquentes du cheminement des câbles et drainage temporaire.

3. Vague en forme de U

· Les caractéristiques de la structure sont les suivantes : la crête est douce, le creux est un grand arc et la forme générale est proche d'un rectangle aux coins arrondis.

· Impact sur les performances

o La performance globale est équilibrée : elle a la rigidité d'une onde trapézoïdale et la flexibilité d'une onde circulaire, et la répartition des contraintes est plus uniforme.

o Excellentes performances des fluides : paroi intérieure lisse, faible résistance aux fluides, forte capacité autonettoyante et résistance à l'accumulation de boue.

o Installation stable : la grande zone de contact sur la surface extérieure empêche le roulement lors de l'installation, facilitant ainsi une construction sécurisée.

· Scénarios applicables : drainage des terres agricoles, collecte des eaux de pluie et canalisations municipales à charges modérées.

4. Vague en forme de V

· Caractéristiques structurelles : crêtes acérées, creux étroits et petits angles des parois latérales.

· Impact sur les performances

o Rigidité locale élevée : le pic de vague a une forte capacité anti-perforation et anti-impact, ce qui convient au transport de particules solides.

o Flexibilité extrêmement faible : difficile à plier axialement et sujet à la fracture au point de flexion.

o La concentration de contraintes est importante et la fissure se produit facilement à l'angle aigu du pic et de la vallée de la vague, l'épaisseur de la paroi doit donc être épaissie pour compenser.

· Scénarios d'application : transport de résidus de déchets industriels, drainage minier et conditions de travail spéciales résistantes aux chocs.

5. Onde composite/incurvée (par exemple, S-Rib)

· Les caractéristiques de la structure sont le micro-arc au sommet de la crête de la vague et la transition de la courbure de la paroi latérale, qui combinent les avantages de la vague trapézoïdale et circulaire.

· Impact sur les performances

o Amélioration collaborative : tout en conservant une rigidité annulaire élevée (par exemple, SN8), la résistance aux chocs des poutres simplement soutenues peut être augmentée de plus de 20 %.

o Optimisation des contraintes : l'élimination des angles vifs réduit considérablement la concentration des contraintes et améliore la fiabilité à long terme.

o Le coût est plus élevé en raison du moule et du processus complexes.

· Scénarios applicables : projets municipaux de haut niveau, fonçage de tuyaux sans tranchée et pipelines enterrés sur de longues distances.

II. Influence systématique de la forme d'onde sur les performances critiques

III. Principes fondamentaux de sélection de modèles

1. Priorité rigidité : scénarios de charges lourdes, d'enfouissement profond, de couverture de sol élevée → sélectionnez onde trapézoïdale ou onde composite.

2. Priorité flexible : sol meuble, sensible au tassement, sans excavation → sélectionnez une onde en arc ou une onde en forme de U.

3. Priorité fluide : drainage, évacuation des eaux usées et anti-colmatage → sélectionnez onde en forme de U ou onde en arc.

4. Priorité de résistance aux chocs : véhiculer un mélange solide-liquide, une mine, une industrie → sélectionner une onde V ou une onde composite.

5. Priorité en matière de coût : municipal conventionnel et filetage → l'onde trapézoïdale est préférée.

IV. Effets synergiques des paramètres de support des pics

Les performances optimales de la forme de la crête des vagues peuvent être obtenues grâce à une conception coordonnée de la hauteur des vagues, de l’espacement des vagues et de l’épaisseur de la paroi.

· Hauteur des vagues : plus la hauteur des vagues est élevée, plus la rigidité de l'anneau est élevée, mais la flexibilité diminue et le matériau augmente.

· Espacement des vagues : si l'espacement des vagues est trop petit, la rigidité axiale devient excessivement élevée, ce qui est défavorable à l'adaptation au tassement ; si l'espacement des vagues est trop grand, le support circonférentiel devient insuffisant, conduisant à un flambage local.

· Épaisseur de la paroi : pour les vagues à arêtes vives (trapézoïdales ou en forme de V), la paroi doit être épaissie de manière appropriée au niveau de la crête de la vague pour atténuer la concentration des contraintes.
